ТЕПЛОВОЙ РАСЧЁТ КОМПРЕССОРА
Разрабатывается компрессор холодопроизводительностью Q0 = 130 кВт, работающий с регенеративным циклом с величиной перегрева для хладагента R 134 ’’a’’ ∆tпер = 20°C
4 – 1ꞌ – кипение ХА
1ꞌ – 1 – перегрев паров ХА
1 – 2 – сжатие в компрессоре паров ХА
2 – 3ꞌ – охлаждение и конденсация
3ꞌ – 3 – переохлаждение
3 – 4 – дросселирование
Рисунок 1 – Схема холодильной машины, работающей по регенеративному циклу
Таблица 1 - Параметры точек цикла
Точки | Параметры точек | X | |||
Р, бар | T,°C | v, м3/кг | i кДж/кг | ||
1` | -10 | 0,100 | |||
0,125 | - | ||||
7,8 | 0,033 | - | |||
3` | 7,8 | - | |||
7,8 | - | - | |||
-10 | 0,015 | 0,14 |
Для фреоновых холодильных машин в цикле с регенерацией состояние точки 3определяется из теплового баланса регенеративного теплообменника, кДж/кг:
Порядок расчётов
Удельная массовая холодопроизводительность, кДж/кг
;
.
Масса холодильного агента, всасываемая компрессором, кг/с
;
.
Действительный объем пара, поступающий в компрессор, м3/с
;
.
Принимаем .
Теоретический объем, описываемый поршнями компрессора, м3/с
;
.
Диаметр цилиндра компрессора, м
;
,
где Сm = 3,5 – средняя скорость поршня, м/с.
i = 8– число цилиндров.
Принимаем Д = 0,109.
Ход поршня, м
;
,
где - для аммиачных бескрейцкопфных компрессоров составляет 0,75 - 0,86,
для фреоновых – 0,6 - 0,8.
Частота вращения вала компрессора, с-1
;
.
Принимаем n = 24 с-1
Производим перерасчет по уточненным значениям
;
м/с,
м,
Принимаем Д=0,110 м.
;
м3/с.
Превышение значения Vh при принятых Д и S над требуемым находится в пределах 5 - 10%.
Длина шатуна, м
l = 3 · S;
l =3·0,088=0,26,
принимаем длину шатуна l = 0,260 м.
Расстояние от оси поршневого пальца до нижней кромки поршня, м
;
.
Площадь поршня, см2
;
.
Масса поршня, кг
mп = 0,0219 ∙ Fп;
mп = 0,0219 ∙ 95 = 2,08.
Масса шатуна, кг
mш = 0,0404 ∙ Fn;
mш = 0,0404 ∙ 95 = 3,83.
Масса частей, движущихся возвратно-поступательно, кг
mS = mп + 1/3mш + mкол+ mпал+ mвт;
mS = 2,08 + 3,83/3 +0,35= 3,71.
Коэффициент веса частей, движущихся возвратно-поступательно
;
.
Объем, описанный поршнем одного цилиндра, м3/ч
;
.

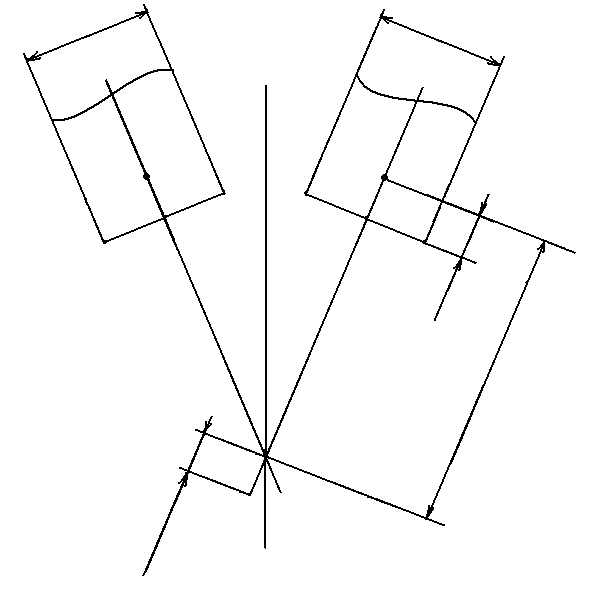

Рисунок 2 - Положение поршней в нижней мертвой точке.
Для того чтобы не допустить возникновения максимального значения инерционных усилий, частота вращения вала компрессора должна быть меньше вычисленного по формуле, об/мин
54,1 > 19.88 – условие выполнено.
Теоретическая мощность компрессора в расчетном режиме, кВт
Na = М ∙ (i2 –i1);
Na = 0,011 ∙ ( 449 - 419 ) = 30,33.
Индикаторная мощность, кВт
Мощность трения, кВт
Nтр = Pтр ∙ Vh;
Nтр = 40 ∙ 0,156 = 6,24.
где Pтр = 40 - удельное давление трения, кПа.
Эффективная мощность, затрачиваемая на валу компрессора, кВт
Nэ = Ni + Nтр;
Nэ = 36,107+ 6,24 = 42,35.
Мощность электродвигателя, кВт
Nдв = ( 1,1 - 1,15 ) ∙ Nэ;
Nдв = 1,1 ∙ 42,35= 46,58.
Максимальная мощность, кВт
Nimax = Picp ∙ Vh;
Nimax = 690 ∙ 0,156 = 107,64.
где Picp = 690 - среднее индикаторное давление по второму расчетному режиму, кПа
Принимаем компрессор марки ПР220, как прототип, электродвигатель марки 4A250M с Nдв = 55 кВт
Окончательно принимаемые размеры компрессора и данные выбранного электродвигателя заносим в таблицу 2.
Таблица 2 - Основные данные проектируемого компрессора
Параметр | Условное обозначение и размерность | Величина |
Компрессор | ||
Холодопроизводительность | Qo, кВт | |
Объем, описываемый поршнями | Vh, м3/с | 0,156 |
Диаметр цилиндра | Д, м | 0,110 |
Ход поршня | S, м | 0,088 |
Частота вращения | n, с-1 | |
Электродвигатель | ||
Марка | 4A250M | 4A250M |
Номинальная мощность | Nдв кВт | |
Частота вращения | nдв, с-1 |
